噴漆房的VOCs廢氣收集應滿足什么要求？

時間：2022-01-25 來源：天達環保關鍵詞：噴漆房廢氣收集,VOCs廢氣收集,廢氣處理,噴漆房廢氣處理,噴漆室瀏覽：2086

導讀：噴漆房的VOCs廢氣收集應滿足什么要求？噴漆室送排風采用上送下排式、側送側排的，其控制點為噴漆室斷面；對于工件有較高涂裝質量要求的噴漆室，為防止灰塵等進入，噴漆室一般設計成正壓，等等要求，一起來看看

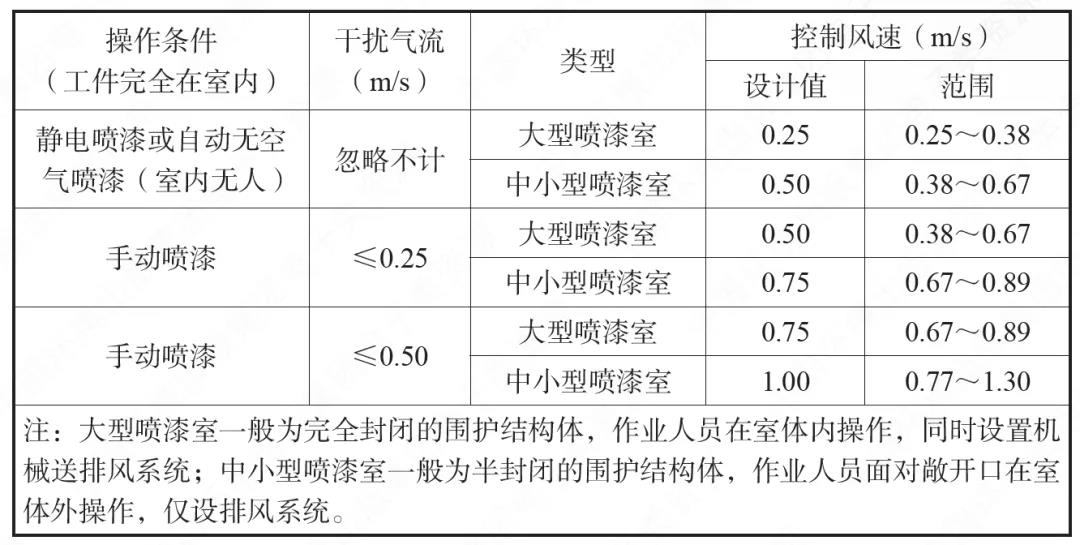

噴漆室送排風采用上送下排式、側送側排的，其控制點為噴漆室斷面。控制風速要求參考《涂裝作業安全規定- 噴漆室安全技術規定》（GB 14444—2006），如下：


實際應用可簡化為：①手工操作的斷面控制風速取0.4～0.6 m/s。②機器人操作的斷面控制風速取0.2～0.4 m/s。③調漆吸罩的罩口控制風速取0.5～2 m/s。④最終還要符合GB37822的要求。

對于有送風系統的噴漆室來說，送風量應小于排風量，風量差值應滿足開口斷面風速0.4～0.6m/s 的要求，確保對VOCs 有效收集。

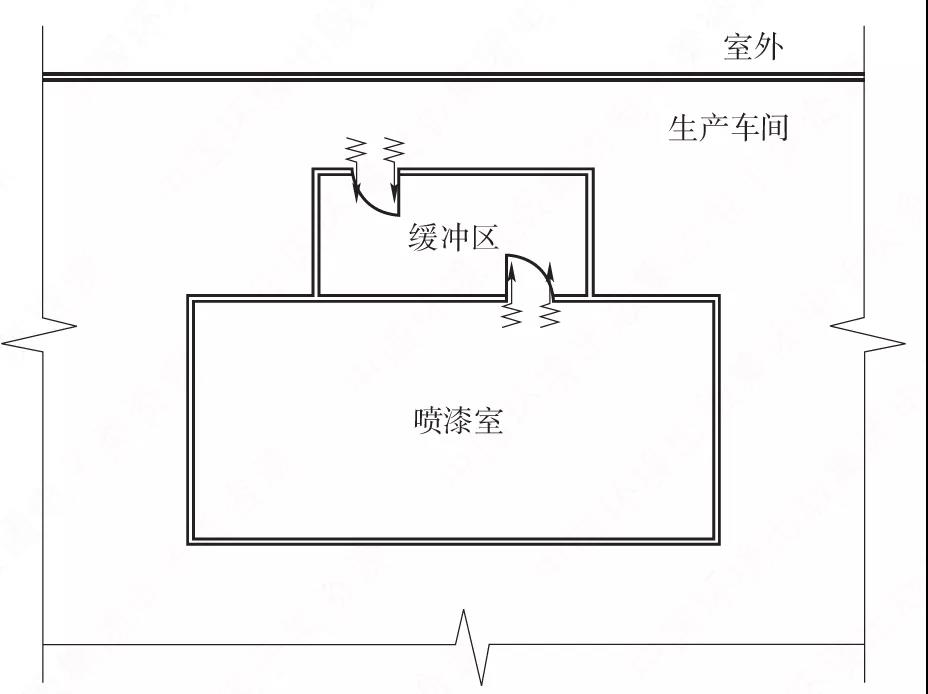

對于工件有較高涂裝質量要求的噴漆室，為防止灰塵等進入，噴漆室一般設計成正壓。對于VOCs 的無組織排放控制，應如下圖所示設置緩沖區：


噴漆室相對于緩沖區為正壓，緩沖區相對于生產車間為負壓，緩沖區對外開口斷面風速0.4～0.6 m/s。通過設置壓力梯度，既保證無灰塵等進入噴漆室，也保證緩沖區的VOCs 氣體不會向外部散逸。散發VOCs 的潔凈車間，也可以采用類似的設計，其平衡閥應將氣流導流至緩沖區。最后，通過式烘干室的控制點為進出口的斷面，控制風速為0.5～1.0 m/s。
